Одометрия

Одометрия - это способ отвечать на простой вопрос: где сейчас робот?

Робот не видит поле сверху. Он только читает свои датчики и постепенно ведет внутреннюю запись:

X = где робот по горизонтали, мм
Y = где робот по вертикали, мм
heading = куда робот смотрит, градусы

Если совсем просто: одометрия - это дневник маленьких перемещений. Робот не знает свою позицию магически. Он много раз подряд записывает: "я проехал еще чуть-чуть вот в этом направлении".

Самая простая цепочка выглядит так: мотор дает вращение, энкодер дает градусы, колесо переводит градусы в миллиметры, IMU дает курс, а программа обновляет X/Y/heading.

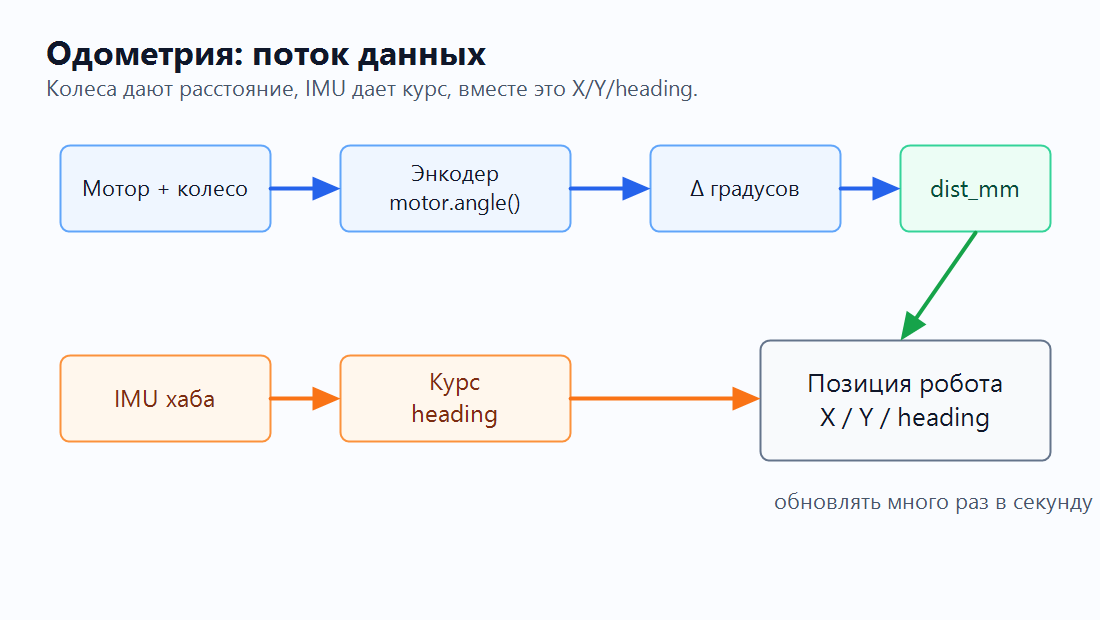

Та же идея как поток данных:

Идея не в том, что робот один раз "узнал координаты". Идея в том, что программа много раз в секунду делает маленькое обновление:

1. Сколько повернулись колеса?
2. Сколько миллиметров проехал центр робота?
3. Куда робот был повернут в этот момент?
4. На сколько изменить X и Y?

Карта сверху

Для статьи договоримся о такой простой системе координат:

Это учебная схема. На реальном роботе главное не название осей, а постоянная договоренность: где ноль, куда растет X, куда растет Y, и какой знак у поворота.

Что измеряем

1. Мотор

Мотор вращает колесо. Но команда мотора сама по себе не говорит, где робот.

left_motor.dc(40)
right_motor.dc(40)

Этот код означает только "крути моторы". Робот может поехать вперед, может проскользнуть, может упереться в стену. Для одометрии нам нужны не команды, а измерения.

2. Энкодер

В Powered Up / SPIKE моторах есть датчик вращения. В Pybricks он читается так:

left_angle = left_motor.angle()
right_angle = right_motor.angle()

angle() возвращает накопленный угол мотора в градусах.

Энкодер можно представить как счетчик на колесе: он не говорит "робот стоит в точке X=300", он говорит только "колесо повернулось на столько-то градусов".

0°       колесо еще не повернулось
90°      четверть оборота
180°     половина оборота
360°     один полный оборот
720°     два полных оборота

Нас интересует не сам текущий угол, а разница с прошлым измерением:

current_left = left_motor.angle()
d_left = current_left - previous_left
previous_left = current_left

Если было 1200°, стало 1260°, значит за этот шаг колесо повернулось на 60°.

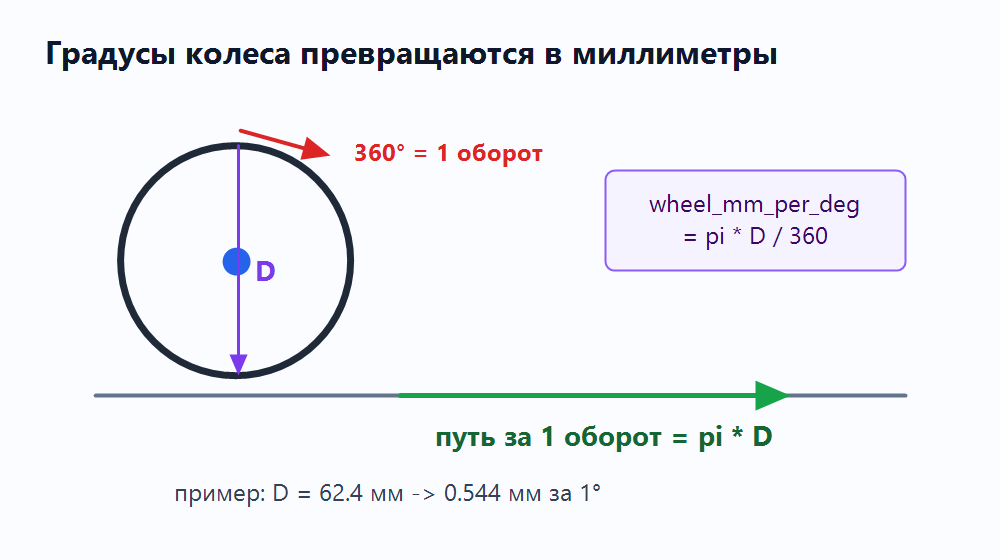

3. Градусы в миллиметры

Один полный оборот колеса - это путь, равный длине окружности:

длина окружности = pi * D

Где D - диаметр колеса в миллиметрах.

Если 360 градусов дают pi * D миллиметров, то 1 градус дает:

wheel_mm_per_deg = pi * wheel_diameter_mm / 360

Для колеса 62.4 мм:

wheel_mm_per_deg = pi * 62.4 / 360
                 ≈ 0.544 мм за 1 градус

Тогда путь одного колеса:

left_mm = d_left * wheel_mm_per_deg
right_mm = d_right * wheel_mm_per_deg

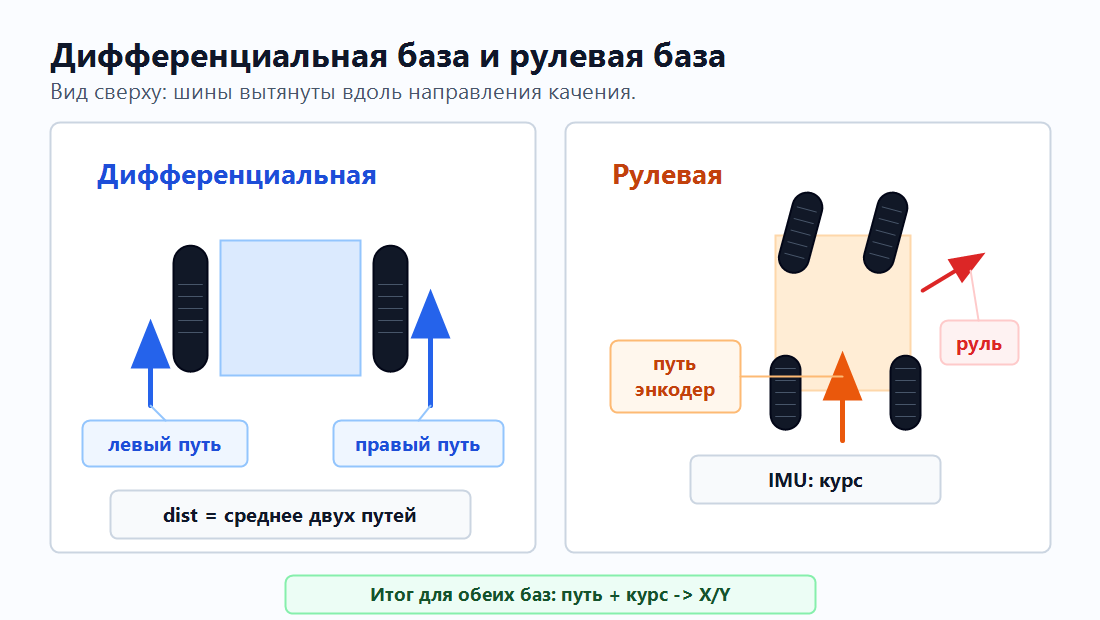

4. Тип базы: дифференциальная или рулевая

Одометрия зависит от конструкции базы. Не все роботы устроены одинаково.

Дифференциальная база

У дифференциального робота левое и правое ведущие колеса могут ехать с разной скоростью. Если левое колесо прошло один путь, а правое другой, центр робота примерно проходит среднее расстояние между ними:

dist_mm = (left_mm + right_mm) / 2

То же самое можно записать короче, если d_left и d_right в градусах:

dist_mm = (d_left + d_right) * wheel_mm_per_deg / 2

Разница между левым и правым колесом создает поворот. Но в простой одометрии из этого раздела курс мы берем не из разницы колес, а из IMU. Так меньше ошибка, если одно колесо немного проскользнуло.

Робот с рулевым управлением

У робота с рулевым управлением логика другая: ведущее колесо или колеса дают расстояние, рулевой механизм физически направляет колеса, а IMU показывает, куда реально смотрит весь робот.

Для базовой одометрии можно оставить ту же идею: путь берем по энкодеру ведущего колеса, а heading берем из IMU.

Так статья дальше показывает общую схему: сначала считаем расстояние, потом накладываем курс IMU, потом обновляем X/Y.

5. IMU

Энкодеры хорошо говорят "сколько проехали колеса", но плохо говорят "куда сейчас смотрит робот", особенно если колеса проскальзывают.

Для направления удобно использовать IMU хаба:

heading_deg = hub.imu.heading()

Перед стартом обычно задают ноль:

hub.imu.reset_heading(0)

Теперь робот может хранить курс:

heading = 0°    смотрим вдоль X+
heading = 90°   смотрим вдоль Y+
heading = -90°  смотрим в другую сторону по Y

6. X и Y

Теперь есть две вещи:

dist_mm      сколько проехал центр робота
heading_deg  куда робот смотрел

Представьте, что dist_mm - это длина шага, а heading_deg - направление шага. Если шаг направлен вправо, почти все добавится в X. Если вверх - почти все добавится в Y. Если по диагонали - часть шага уйдет в X, часть в Y.

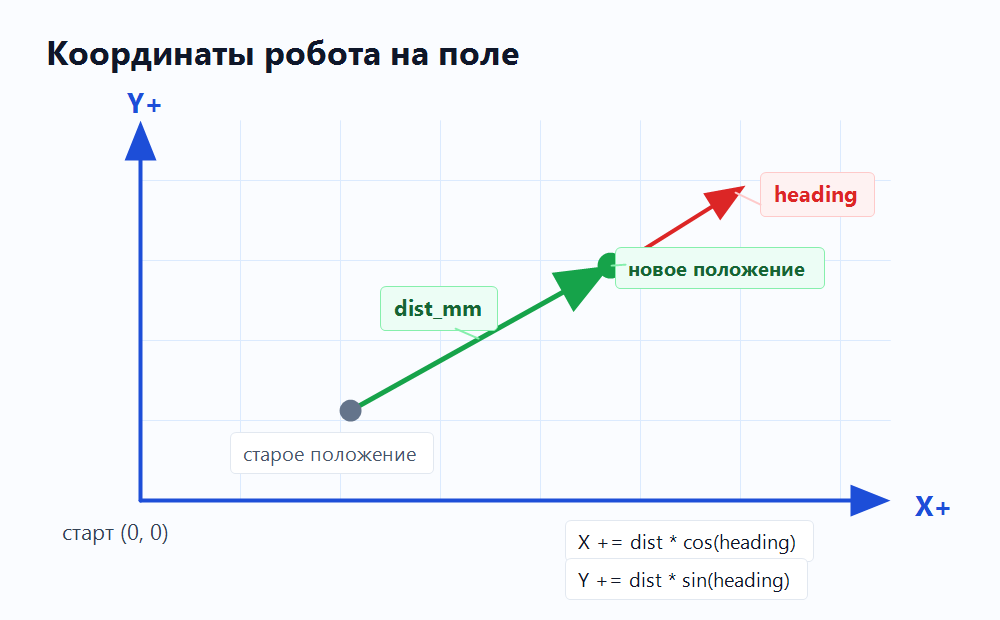

Чтобы разложить движение на X и Y, используем синус и косинус:

x_mm += dist_mm * cos(radians(heading_deg))
y_mm += dist_mm * sin(radians(heading_deg))

Эту формулу не нужно заучивать как "магическую". Она просто отвечает на вопрос: какая часть шага идет вправо-влево (X), а какая часть вверх-вниз (Y).

На карте это выглядит как маленький шаг из старой точки в новую. Чем чаще мы делаем такие шаги, тем точнее получается траектория.

Если heading = 0°, весь путь идет в X:

cos(0°) = 1
sin(0°) = 0
X += dist
Y += 0

Если heading = 90°, весь путь идет в Y:

cos(90°) = 0
sin(90°) = 1
X += 0
Y += dist

Один шаг обновления

Один вызов update_odometry() можно представить как один кадр: мы читаем новые углы, сравниваем их со старыми, считаем новый маленький путь и сразу добавляем его к X/Y.

Это похоже на игру: если персонаж двигается, его позиция обновляется каждый кадр. У робота вместо кадров - частые вызовы update_odometry().

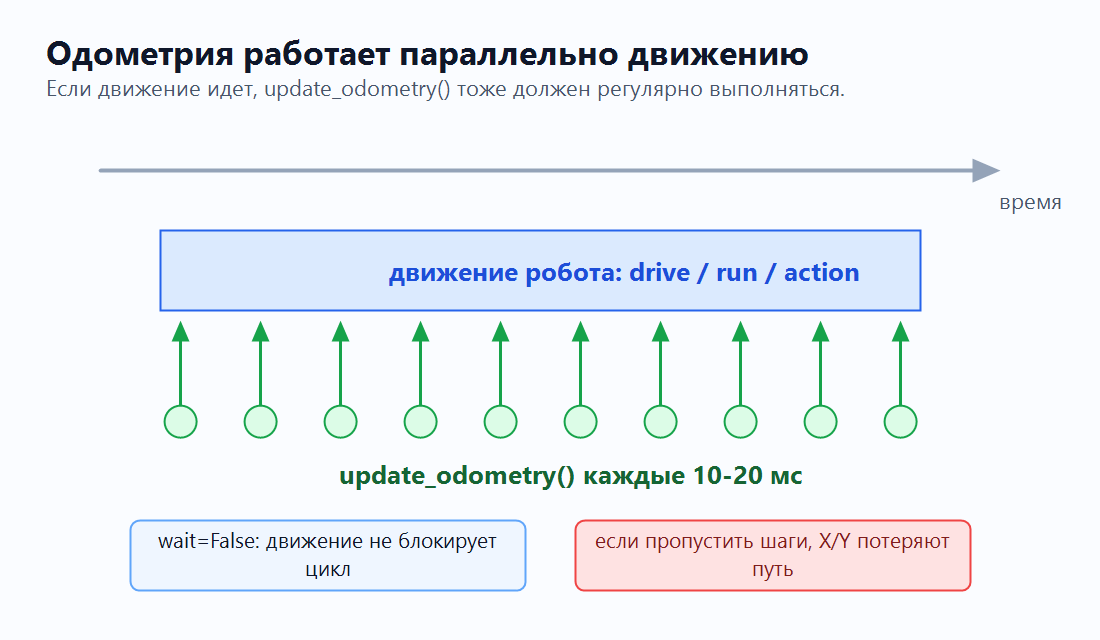

Одометрия должна работать всегда

Одометрию нельзя запускать только после движения. Она должна обновляться во время движения.

Если робот ехал 2 секунды, а update_odometry() в это время не вызывался, то программа не видела промежуточные шаги. Координаты могут потерять часть пути, особенно если робот поворачивал, буксовал или ехал по дуге.

Правильная идея: движение началось, а update_odometry() продолжает вызываться много раз до самого конца маневра.

В Pybricks это часто делают кооперативно:

1. Запускаем движение с wait=False.
2. Пока движение не завершилось, в цикле обновляем одометрию.
3. Делаем wait(10), чтобы не забивать хаб бесконечным циклом.

Если программа устроена как несколько параллельных задач, смысл такой же: одометрия должна быть постоянной фоновой задачей, которая обновляется параллельно любым действиям робота.

Минимальный код

Это не готовая библиотека, а короткий скелет, чтобы увидеть всю идею в одном месте.

Не пытайтесь сразу запомнить весь код. Сначала ищите в нем знакомую цепочку: энкодер дал градусы, градусы стали миллиметрами, IMU дала курс, X/Y изменились.

from pybricks.hubs import PrimeHub
from pybricks.pupdevices import Motor
from pybricks.parameters import Port, Direction
from pybricks.tools import wait
from umath import pi, sin, cos, radians

hub = PrimeHub()

left_motor = Motor(Port.A, Direction.COUNTERCLOCKWISE)
right_motor = Motor(Port.B)

wheel_diameter_mm = 62.4
wheel_mm_per_deg = pi * wheel_diameter_mm / 360

x_mm = 0.0
y_mm = 0.0
heading_deg = 0.0

previous_left = left_motor.angle()
previous_right = right_motor.angle()

hub.imu.reset_heading(0)

Обновление одометрии:

def update_odometry():
    global x_mm, y_mm, heading_deg
    global previous_left, previous_right

    current_left = left_motor.angle()
    current_right = right_motor.angle()

    d_left = current_left - previous_left
    d_right = current_right - previous_right

    previous_left = current_left
    previous_right = current_right

    dist_mm = (d_left + d_right) * wheel_mm_per_deg / 2
    heading_deg = hub.imu.heading()

    x_mm += dist_mm * cos(radians(heading_deg))
    y_mm += dist_mm * sin(radians(heading_deg))

global здесь нужен только потому, что пример очень короткий: функция меняет переменные x_mm, y_mm, heading_deg, которые созданы выше. В большом проекте это обычно прячут в отдельный файл или готовую функцию робота.

Сброс позиции:

def reset_odometry(x=0, y=0, heading=0):
    global x_mm, y_mm, heading_deg
    global previous_left, previous_right

    x_mm = x
    y_mm = y
    heading_deg = heading

    hub.imu.reset_heading(heading)
    previous_left = left_motor.angle()
    previous_right = right_motor.angle()

Вариант 1: одометрия как постоянная телеметрия.

while True:
    update_odometry()

    print("X:", round(x_mm, 1),
          "Y:", round(y_mm, 1),
          "H:", round(heading_deg, 1))

    wait(10)

Вариант 2: одометрия параллельно конкретному движению.

# Если вы используете DriveBase, запускайте маневр без ожидания.
drive_base.straight(500, wait=False)

# Пока робот едет, одометрия продолжает обновляться.
while not drive_base.done():
    update_odometry()
    wait(10)

# После цикла координаты уже учитывают весь путь этого маневра.

Энкодеры и IMU

Поэтому простая одометрия часто устроена так: энкодеры отвечают за расстояние, IMU отвечает за курс, а X/Y показывают, где робот оказался.

Частые ошибки

Неверный диаметр колеса

Если диаметр больше реального, робот будет думать, что проехал больше, чем на самом деле. Если меньше - будет думать, что проехал меньше.

Проверка:

1. Сбросьте X/Y.
2. Проедьте ровно 1000 мм по линейке.
3. Посмотрите, что показывает X или Y.
4. Подправьте wheel_diameter_mm.

Неправильное направление моторов

При движении вперед оба d_left и d_right должны быть одного знака. Если одно колесо дает плюс, а другое минус, сначала исправьте Direction при создании мотора.

Проскальзывание

Если колесо крутится на месте, энкодер считает путь, которого не было. Поэтому одометрия по колесам всегда накапливает ошибку.

Практическое решение: медленнее разгоняться, не давить в стену слишком долго и сбрасывать позицию у известных ориентиров: стены, линии или угла поля.

IMU на наклонной поверхности

Для обычной FLL/робомиссии робот чаще всего едет по плоскому полю. Если робот поднимается на рампу или хаб установлен необычно, heading может вести себя иначе. Проверяйте направление хаба и при необходимости задавайте top_side и front_side при создании хаба.

Сброс во время движения

Не сбрасывайте heading и координаты в середине маневра. Сначала остановите робота, выровняйте его по понятному ориентиру, потом делайте:

reset_odometry(x=0, y=0, heading=0)

Что дальше

Когда у робота есть X, Y и heading, можно писать более умные движения:

текущая точка:  X=120, Y=300
цель:           X=700, Y=300

робот считает:
1. куда повернуть нос
2. сколько осталось до цели
3. как плавно уменьшить скорость перед точкой

Но это уже следующий слой. Сначала важно понять базу: мотор повернулся, энкодер дал градусы, колесо дало миллиметры, IMU дала направление, X/Y обновились.
